断电复位型热保护器的设计原理
文章出处：网络 人气：发表时间：2023-10-08 13:49
淮安宝开电器 17AM温控开关是一种过温、过流的热保护器，内部双金属片100% 快速跳脱，具有感应电流、感应温度双重性能。如果增加一个断电保护功能，又要如何设计？设计原理是什么？
本文介绍的是在17AM热保护器上增加断电功能的设计原理。我们称它为 17AM-P系列断电复位型热保护器，它是在 17AM热保护器基础上设置了发热元件，使其具有断电保护功能。
设计原理：

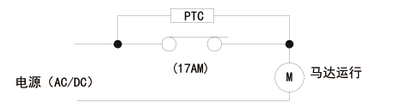

17AM 热保护器与PTC 形成并联电路，然后与负载串联，负载正常运行时 PTC不会产生高温。
断电复位型热保护器设计原理

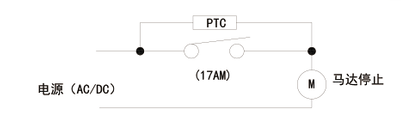

当负载异常时产生的高温或大电流会使17AM热保护器断路，此时PTC 元件会产生高温及高阻值（PTC的高温会使17AM热保护器一直保持断路状态），负载停止运行。
断电复位型热保护器设计原理
当电源手动断开后，PTC开始将稳步，经过一段时间降温后17AM 保护器自动复位，再次接通电源，负载运转。
17AM-P系列断电复位型热保护器主要应用在吸尘器、电动工具、发热电器等电机领域。加了发热元件的热保护器有了更高的安全性能，跳闸时间更精确。
